大家好今天來介紹六角螺栓怎么畫(六角頭螺栓的畫法)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

怎么用CAXA繪制六角頭螺栓

螺栓作為標準件，技術參數以及加工工藝都已經很成熟了，圖紙也是相當完善的，作為研究學習，下面我們來看看標準的六角頭螺栓怎么繪制；

六角頭螺栓畫法和詳細步驟

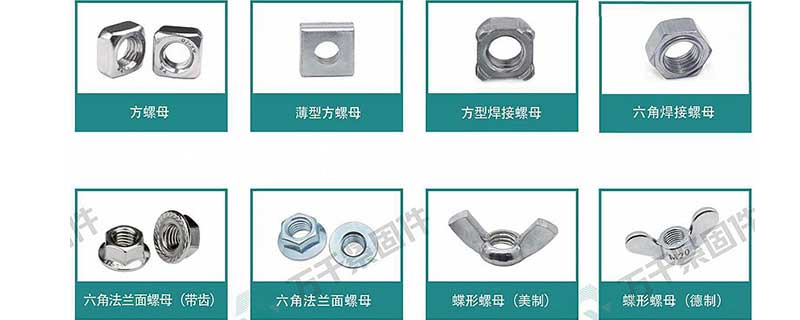

六角螺母畫法一般有兩種,一種是查表畫法。一種是比例畫法。 六角螺母畫法步驟: 1)畫正六棱柱 先畫俯視圖,以2d為直徑畫圖,并作為內接正六邊形,然后畫出正六棱柱的主視圖和左視圖。 2)畫雙曲線的投影 制造六角螺母時,常做出30°倒角,使六個棱面與圓錐面相交,因而在正六棱柱的側面形成雙曲線形狀的截交線。作圖時為了簡便,可用圓弧代替雙曲線。 主視圖中,作半徑為1.5d的圓弧,且與上底中點相切,小圓弧的半徑r由作圖決定,并作30°倒角與小圓弧相切。 左視圖中,以d為半徑作圓弧與上底相切。 3)畫螺紋的大徑和小徑(

匿名用戶

2013-04-19

六角螺母畫法一般有兩種，一種是查表畫法。一種是比例畫法。業內人士對于六角螺母畫法十分關注，下面，世界工廠泵閥網為大家詳細介紹六角螺母畫法。 六角螺母畫法有兩種：一為查表畫法，即按國標數據來畫;一為比例畫法，也稱簡化畫法。這兩種畫法有一個共同點，就是螺母上的相貫線均用圓弧代替。概括地來說，在畫六角螺母時，先找一個中心點，取半徑畫圓(如畫一個直徑為100

怎么畫一個8MM的標準內六角螺絲

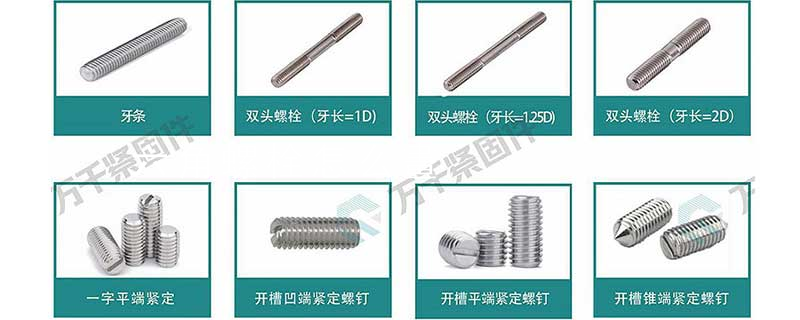

解，以供參考學習。內六角螺釘畫法注意事項：(1)螺紋終止線應高于兩零件的結合面，表示螺釘有擰緊余地，以保證連接緊固。(2)螺釘頭部與沉孔、螺釘與通孔間分別都有間隙，應畫兩條輪廓線。為常見的沉頭螺釘連接圖，其公稱長度L 為螺釘?shù)娜L，L=T+b。螺釘頭部的一字槽，在主視圖中放正畫在中間位置;俯視圖中規定畫成與水平線傾斜45度角;如果畫左視圖，一字槽按規定也畫在中間位置。槽的寬度可用加粗的粗實線(2b)簡化表示。緊定螺釘用來固定兩零件的相對位置，使它們不產生相對運動。圖9-28 所示，軸、輪固定在一起，可先在輪廓的適當部位加工出螺孔、然后將輪、軸裝配在一起，以螺孔導向，在軸上鉆出錐坑，最后擰入緊定螺釘，即可限定輪、軸

以上就是小編對于六角螺栓怎么畫 六角頭螺栓的畫法問題和相關問題的解答了，希望對你有用
